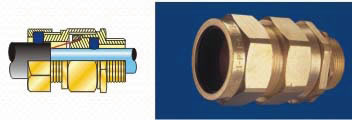

双密封E1W型防水（IP66）钢丝铠装电缆接头
应用说明：
适用于所有应用于室内或室外的塑料或橡胶绝缘的单芯铠装线缆，并在电缆外部护层提供IP66防水防尘密封。
参考标准：
EN 50262: 1999, BS6121 part1
特点
接头可以使电缆的内护套和外护套封闭起来，通过对铠装电线的截断保持电缆的机械维系性和电力传输的延续性，铠装线夹可以保持铠装
电缆和电缆接头的电器连接
防护等级
IP66
材料
符合BS 2874 CZ121 Pb3的黄铜
螺纹规格
公制（Mefric）；美制（NPT）；英制（BSP）；德制（PG）或根据客户要求
密封材质
氯丁橡胶，硅橡胶
镀层选项
镀黄铜, 镀镍, 镀铬或者根据客户要求
工作温度
标准密封: -20 °C ~+80 °C (氯丁橡胶密封)
延长密封: -60 °C ~ +180 °C (硅橡胶密封)
电缆接头附件
管套, 锁紧螺母,密封垫圈, 接地环, 减震垫圈, 转接件/变径件, 制动塞，减速机
订购参数
(接头型号/尺寸&螺纹尺寸)，例如：E1W 32/M32 – 15mm
技术参数
| 类型 | 入口螺纹孔径 "C" | Entry 螺纹长度 "D" | 密封范围 | 铠装丝直径 | 最大对角直径 "E" | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电缆护套入口直径"A" | 电缆护套出口直径"B' | |||||||||||
| 公制 | NPT美制 | PG德制 | 密封标准 | 密封厚度 | ||||||||
| Min. | Max. | Min. | Max. | Min. | Max. | |||||||
| E1W-16 | M20 | " | 11 | 15 | 3.1 | 8.6 | 8.0 | 13.4 | 5.5 | 9.9 | 0.9 | 24.4 |
| E1W-20S | M20 | " | 13.5 | 15 | 6.1 | 11.6 | 11.4 | 15.9 | 7.0 | 12.4 | 0.9/1.25 | 26.6 |
| E1W- 20 | M20 | " | 16 | 15 | 6.5 | 13.9 | 15.0 | 20.9 | 11.1 | 17.9 | 0.9/.25 | 33.3 |
| E1W- 25 | M25 | 3/4" | 21 | 15 | 11.1 | 19.9 | 20.3 | 27.4 | 15.0 | 23.9 | 1.25/1.60 | 40.5 |
| E1W-32 | M32 | 1" | 29 | 15 | 17.0 | 26.2 | 26.0 | 33.9 | 23.0 | 29.9 | 1.60/2.00 | 51.0 |
| E1W-40 | M40 | 1-1/4" | 36 | 15 | 22.0 | 32.1 | 31.0 | 40.4 | 26.6 | 35.9 | 1.60/ 2.00 | 61.0 |
| E1W-50S | M50 | 1-1/2" | 36 | 15 | 29.5 | 38.1 | 36.5 | 46.7 | 32.9 | 42.4 | 2.00/2.50 | 66.5 |
| E1W-50 | M50 | 2" | 42 | 15 | 35.6 | 44.0 | 43.0 | 53.1 | 38.3 | 49.9 | 2.00/2.50 | 77.7 |
| E1W-63S | M63 | 2" | 48 | 15 | 40.1 | 49.9 | 48.9 | 59.4 | 44.6 | 55.9 | 2.50 | 83.2 |
| E1W-63 | M63 | 2-1/2" | - | 15 | 47.2 | 55.9 | 58.0 | 65.9 | 51.5 | 58.9 | 2.50 | 88.7 |
| E1W-75S | M75 | 2-1/2" | - | 15 | 52.8 | 61.9 | 60.6 | 72.1 | 56.4 | 68.9 | 2.50 | 101.6 |
| E1W-75 | M75 | 3" | - | 15 | 59.1 | 67.9 | 64.9 | 78.5 | 62.7 | 74.9 | 2.50/3.15 | 111.1 |
| E1W-90 | M90 | 3" | - | - | 66.6 | 79.3 | 76.0 | 90.4 | 64.2 | 79.3 | 3.15 | 128.6 |
